一、概述

1、產品簡介

探火管式滅火裝置（以下簡稱“裝置”）是一種簡單、低成本且高度可靠的獨立自動滅火裝置。無需電源，無需煙、溫感探測器，無需復雜的設備及管線，利用自身儲壓，依靠一根充壓的探火管及一套貯存瓶組，就能快速、準確、有效的探測及撲滅火源，集報警和滅火于一體，將火患撲滅在最初階段。采用該裝置可由原來對較大封閉空間的房間保護改為直接對各種小封閉空間貴重設備進行保護，既可大幅度降低工程的造價，又可降低每次滅火的費用，并且不會對人員造成任何傷害。

2、 使用場所介紹

下列場所可選用探火管式滅火裝置：

（1） 廣播電視發射塔內微波機房、分米波機房、米波機房、變配電室和不間斷電源室

（2） 通訊系統的程控交換機房、控制室和信令轉接點室

（3） 發電廠的控制室、電子設備間、計算機房、繼電器室、變配電間，電纜交叉、密集及中間接頭等部位

（4） 變配電柜、電梯控制柜、帶槽盒的電線電纜槽或橋架

（5） 其它場所相對密閉外殼的特殊或重要的機柜設備

警告！

    瓶?jī)?nèi)充裝有高壓氣體滅火劑，嚴禁倒置或隨意擺放，應做好固定，應防止瓶組各部件受到外界碰撞，必要時做好防護，撞擊會使瓶組傾斜或誤噴，會造成財產損失或人員傷亡。

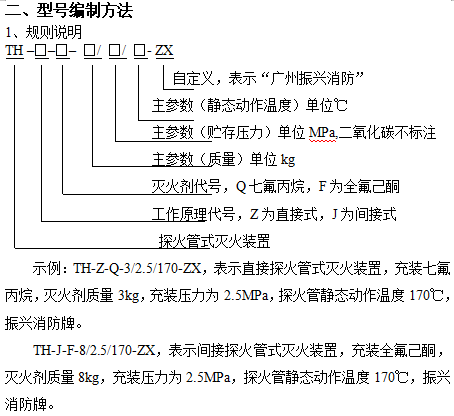

三、結構特點

探火管式滅火裝置具有如下特點：

1、報警 、滅火合一 ，探測反應時間快 ，點對點滅火 ，迅速將火患撲滅在萌芽狀態 ，有效降低火災帶來的經濟損失 ；

2、 該裝置無需電源 ，不受振動或沖撞而影響操作功能 ；不因油 、灰塵 、煙的影響而導致探火功能減弱及誤報警 ；

3、火探管具有柔性 ，不受任何位置的影響 ，可伸進各種狹小和復雜易燃空間或設備中 ，該特點彌補了現有消防產品不能撲滅此類火源的缺陷 ；

4、將傳統大空間全淹沒滅火改為針對潛在著火點的局部全淹沒或局部滅火方式 ，距離被保護物近 ，滅火效率高 ，費用低廉 ；

5、滅火劑用量較傳統方式降低 80%以上 ，使用更加環保 ，對人員更加安全，適合無人值守而需重點保護的設備和場所 ；

6、該裝置由于不用任何電源 ，其運行不受電磁 、濕熱 、粉塵等干擾 ，對各類電器設備的保護更加安全可靠 ；

7、設計簡單 ，安裝簡便 ，不占用戶的有限空間 ，無需另外設置氣瓶間 。

四、結構組成及工作原理

1、結構組成

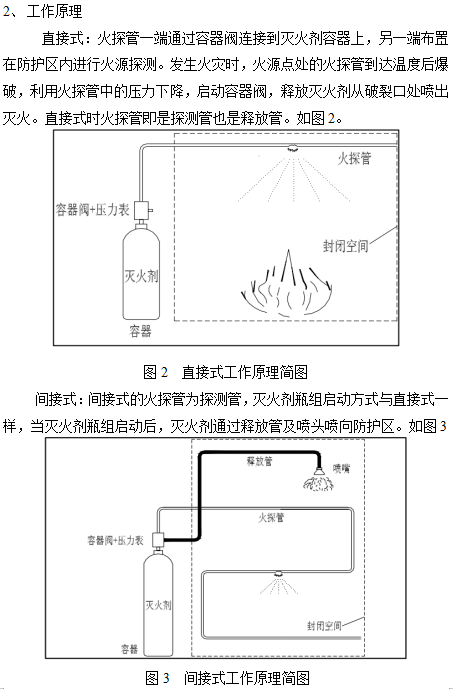

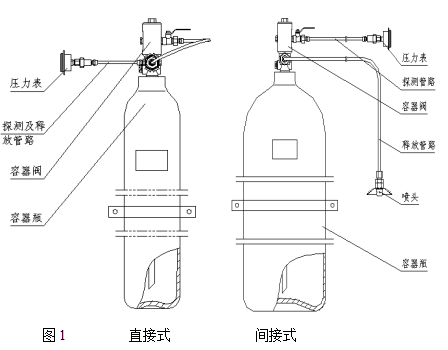

探火管式滅火裝置主要由滅火劑貯存容器、容器閥、探火管和/或釋放管（噴嘴）、末端壓力讀取裝置、信號反饋裝置、報警裝置組成。氣體類裝置，一般充裝七氟丙烷滅火劑或二氧化碳滅火劑。按照應用方式不同，可分為直接式和間接式，如圖1所示。

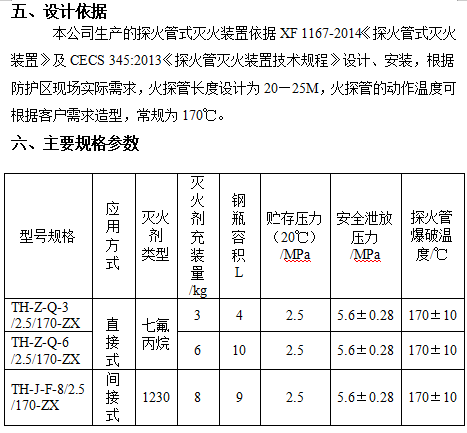

七、安裝與調試

1、安裝

探火管式滅火裝置的安裝和調試應由經專業培訓合格的人員承擔。

1.1 安裝前檢查：

a 檢查施工圖、產品合格證、使用說明書等技術資料是否齊全。

b 檢查容器、容器閥、火探管、釋放管（間接式時）等部件的外觀質量，要求其表面和螺紋連接處無碰撞變形及機械損傷；表面涂層應完好；

c 檢查容器閥側部的小球閥手柄應處于關閉狀態，且應關閉完全，球閥保護套應安裝可靠無松動。

d 檢查七氟丙烷滅火劑貯存容器內的充裝量與充裝壓力；檢查二氧化碳滅火劑貯存容器內的充裝量。

1.2 安裝通用要求

滅火劑瓶組的安裝應符合下列要求：

a) 安裝位置和安裝的環境溫度應符合設計要求,并應便于操作、維修，避免陽光照射；

b) 滅火劑瓶組應直立安裝，支架、框架固定牢靠，并應做防腐處理；

c) 滅火劑瓶組可直接固定在被保護設備的外殼或機柜上，其外殼或機柜應能承受設備載荷；

d) 安裝時，滅火劑貯存容器的標簽應朝向正面, 其壓力表的安裝位置應便于人員觀察和操作；

e) 滅火劑瓶組安裝后，卸壓裝置的卸壓方向不應朝向操作面；

f) 在安裝已充裝好的滅火劑瓶組之前，不應將火探管連接至滅火劑瓶組的容器閥上；

g) 充裝好滅火劑的瓶組，應保證容器閥的小球閥處于“關閉”狀態，并應帶上球閥保護套，避免小球閥被打開，造成滅火劑意外釋放。

1.3 火探管及釋放管的安裝要求

a) 火探管連接部件應采用專用連接件，并按設計要求敷設，當被保護對象為電線電纜時，可將火探管隨電線電纜鋪設，并應用專用的夾子固定；

b) 若火探管需穿過墻壁，應采用專用的火探管保護件或接頭,以防止磨損火探管；

c) 火探管應布置在離保護對象不超過 1m 處，火探管不應緊貼在超過 80℃的表面?；鹛焦艿淖钚澢霃綉?yīng)不小于 60mm；

d) 火探管的末端應有一個終端壓力表，并安裝在被保護區域的外部或便于檢查的位，以便定期檢查壓力；如圖4。

e) 終端壓力表的安裝高度應便于觀察，火探管或釋放管的三通管接頭的分流出口應水平安裝且分流參數應均衡；

f) 釋放管每個固定夾子之間的距離不應大于 1.5m，間接式時噴嘴離保護對象不應大于 2.5m；

g) 如需穿過墻壁，應安裝專用接頭或保護件，以便固定釋放管。

1.4  直接式探火管滅火裝置的安裝步驟：

a）選定放置滅火劑瓶組的合適位置，在能夠承受載荷的梁等部位安裝滅火劑瓶組的固定支架；

b）在滅火劑瓶組附近選定便于安裝和觀測終端壓力表的位置，將滅火劑瓶組（瓶組包括鋼瓶、容器閥和容器閥側的小球閥）牢靠的固定在支架上。

警告

滅火劑瓶組內有高壓氣體，嚴禁手持容器閥小球閥部位，確保其小球閥處于“關閉“狀態，否則，會導致誤啟動,誤啟動會造成財產損失或人員傷亡。

e）卸掉容器閥的出口堵頭，連接專用的出口轉換接頭,截長約 300mm 火探管，一端套上卡套螺母，穿在容器閥側小球閥連接的卡套接頭上，擰緊卡套螺母；將另一端連接在容器閥出口轉換接頭的“進口” （與連接內螺紋為 180度的卡套接頭）卡套接頭上。

d）火探管長度按設計要求截取，將火探管一端擰緊在容器閥出口轉換接頭的“出口” （與連接內螺紋為90 度的卡套接頭）卡套接頭上；另一端布置上防護區內，在終端用專用堵頭堵住。在出口就近位置處設置三通，安裝終端壓力表，信號反饋裝置及霞光報警器，并將其部件固定在滅火劑瓶組附近，終端壓力表應安裝于易觀察的位置。

1.5 間接式火探滅火系統的安裝步驟

   除了按“直接式火探滅火系統的安裝步驟”進行外，還應安裝釋放管和噴頭，要求安裝固定牢靠。

2、調試

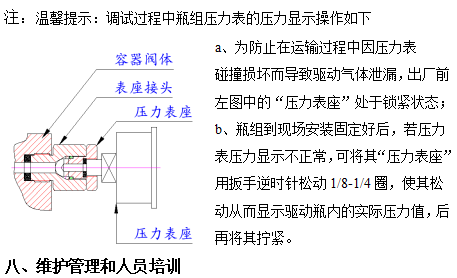

2.1 在裝置安裝完畢后，將連接火探管的終端壓力表從單向閥處卸下，將專用充氣接頭連接到單向閥上，向火探管內緩慢充入 1.5MPa 的氮?dú)?。后將終端壓力表復位。注意：此時容器閥側部的小球閥應處于“關閉”狀態。

2.2 將火探管及所有火探管接頭處用檢漏水檢漏，要求分段檢查，仔細觀察， 檢查規則為 5min∕m。不允許有任何泄漏現象。

2.3 在確保裝置無異常、火探管及其連接部位無任何泄漏、終端壓力表示值正常的情況下，拆開容器閥上小球閥的保護套，“緩慢”打開容器閥側部的小球閥，使火探管內壓力平衡。然后用保護套再次套住小球閥，使其處于“常開”狀態。注意：容器閥上的小球閥必須“ 緩慢 ”打開，否則可能造成整個裝置動作，若防護區還未竣工時進行安裝，應等到項目竣工后方可將小球閥打開，以避免意外啟動。

1.維護管理

1.1、探火管滅火裝置應由經過專門培訓，并經考試合格的專（兼）職人同負責定期檢查和維護，并按要求做好記錄。

1.2、每月應對滅火劑儲存容器、探火管壓力表的壓力檢查一次，壓力表示值應在綠區范圍內。

1.3、每季度應對裝置組件進行檢查，并應符合下列規定：

（1） 滅火劑儲存容器應無機械損傷、表面無銹蝕、涂層保護完好、銘牌標志應清晰；

（2） 探火管應無變形、老化及龜裂現象；

（3） 噴嘴應無變形和損傷，孔口應無雜物、不堵塞；

（4） 滅火劑輸送管道應固定牢靠、無松動，若有損傷或堵塞現象時，應進行密封性試驗和吹掃。

1.4、每年應對探火管滅火裝置進行全面檢查和維護，并應符合下列規定：

（1）、滅火劑儲存容器應無機械操傷，無松動。

（2）、二氧化碳探火管滅火裝置應采用稱重法，七氟丙烷應采用壓力表法測量滅火劑儲存量，二氧化碳探火管滅火裝置儲存容器稱重值下降不應大于10%，七氟丙烷滅火裝置儲存容器壓力表壓力指示應在綠區范圍內。

1.5、探火管應無變形、腐蝕、損傷及變形。

1．6、滅火劑鋼瓶的維護管理應按《氣瓶的安全監察規程》執行。

2. 人員培訓

（1）用戶應對所有可能要擔任檢查、使用和維護該系統的人員進行嚴格全面的培訓,合格后方可上崗。

（2）用戶在維護、檢查及人員的培訓方面，本公司負責提供技術服務。必要時可來人來函與本公司聯系。
