在消防供水系統中，閥門作為控制水流的關鍵組件，直接決定了火災發生時供水的穩定性和可靠性。暗桿法蘭式消防信號閘閥憑借其獨特的結構設計、精準的控制性能以及實時的信號反饋功能，成為各類建筑消防系統中的核心控制設備，廣泛應用于消火栓系統、自動噴水滅火系統等關鍵場景，為消防供水的有效調控提供堅實保障。
一、基本概述：解碼暗桿法蘭式消防信號閘閥的核心定義

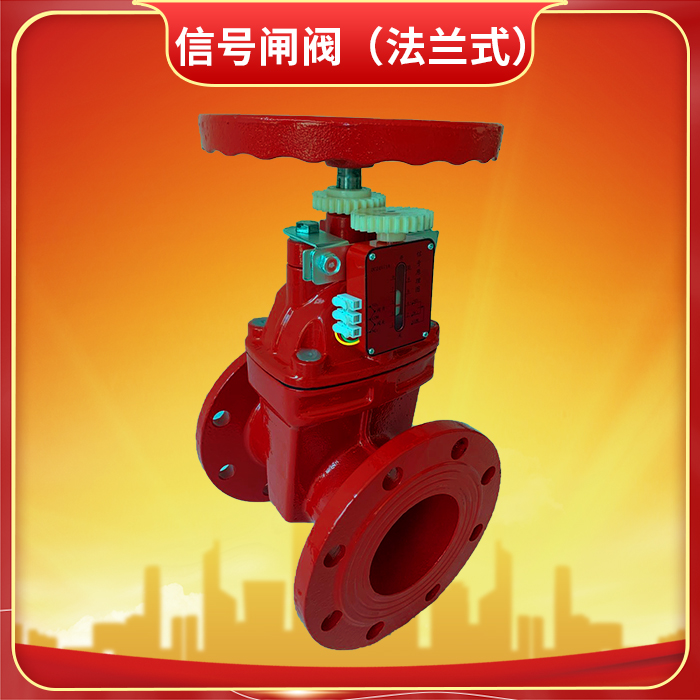

暗桿法蘭式消防信號閘閥是一種兼具“暗桿操作”“法蘭連接”和“信號反饋”三大核心特征的消防專用閘閥，主要用于消防供水管道系統中，實現對水流的開啟、關閉及調節控制，并能將閥門的實時啟閉狀態轉化為電信號傳輸至消防控制室，便于管理人員實時監控。
相較于明桿閘閥，“暗桿”設計是其最顯著的特點——閥桿不隨閘板的升降而做軸向運動，而是通過閥桿與閘板之間的螺紋傳動實現閘板升降，閥桿整體隱藏于閥體內部，僅通過頂部的操作手輪或驅動裝置進行控制；“法蘭連接”則指閥門兩端通過法蘭與管道固定連接，具備密封性能好、拆卸便捷、承壓能力強的優勢；“信號反饋”功能是其區別于普通閘閥的關鍵，通過內置的行程開關或編碼器等裝置，實時采集閥門的開啟度（如全開、全關或中間狀態），并將信號傳輸至消防控制中心，實現對閥門運行狀態的遠程監控。
二、核心結構：解析閥門的關鍵組成部分
暗桿法蘭式消防信號閘閥的結構設計圍繞“密封可靠、操作便捷、信號精準”三大核心需求展開，主要由閥體組件、啟閉組件、密封組件、連接組件和信號反饋組件五大部分構成，各部分協同工作確保閥門性能穩定：
（一）閥體組件
閥體作為閥門的基礎承載部件，通常采用球墨鑄鐵或碳鋼材質鑄造而成，具備高強度、耐腐蝕、抗沖擊的特點，能適應消防供水系統的高壓工況（公稱壓力一般為1.6MPa或2.5MPa）。閥體內部設計有流暢的流道，減少水流阻力，確保供水效率；同時預留了信號組件安裝接口，為信號反饋功能提供結構支撐。
（二）啟閉組件
啟閉組件是控制水流的核心，包括暗桿閥桿、閘板和操作裝置。暗桿閥桿采用不銹鋼材質，表面經過精密加工處理，具備良好的耐磨性和抗腐蝕性，其一端通過螺紋與閘板連接，另一端與操作手輪或電動驅動裝置配合；閘板采用銅合金或不銹鋼材質，采用平行式或楔式結構設計，確保與閥座的緊密貼合；操作裝置分為手動（手輪）和電動兩種，手動裝置適用于小型管道或操作空間充足的場景，電動裝置則適用于大型管道或遠程控制需求的場景。
（三）密封組件
密封性能是消防閥門的關鍵指標，該閥門的密封組件包括閥座密封和閥桿密封。閥座采用橡膠或聚四氟乙烯等彈性材料，與閘板配合形成面密封，能有效阻止水流泄漏；閥桿密封采用填料密封或機械密封結構，填料通常為石墨或聚四氟乙烯填料，防止閥桿與閥體連接處出現漏水現象，同時保證閥桿旋轉順暢。
（四）連接組件
連接組件即法蘭盤，與閥體一體鑄造或焊接成型，法蘭規格符合國家標準（如GB/T 9113），法蘭表面加工有密封槽，通過放置墊片（如橡膠墊片、金屬墊片）與管道法蘭緊密連接，再通過螺栓緊固，實現可靠密封，確保高壓工況下無泄漏。
（五）信號反饋組件
信號反饋組件是實現“消防信號”功能的核心，主要由行程開關、編碼器、接線盒等組成。當閥門通過操作裝置啟閉時，閘板的升降帶動閥桿旋轉，閥桿的旋轉運動通過機械傳動機構轉化為行程開關的通斷信號，或通過編碼器轉化為模擬量信號（如4-20mA電流信號），信號經接線盒處理后傳輸至消防控制室，管理人員可通過監控系統實時掌握閥門狀態。部分高端型號還具備故障報警功能，當閥門出現卡澀、泄漏等異常時，能及時發出報警信號。
三、工作原理：揭秘水流控制與信號傳輸的協同機制
暗桿法蘭式消防信號閘閥的工作過程主要分為“水流控制”和“信號反饋”兩個協同進行的環節，其核心原理基于機械傳動與電信號轉換的結合：
（一）水流控制原理
當需要開啟閥門時，操作人員旋轉手輪或啟動電動驅動裝置，帶動暗桿閥桿旋轉。由于閥桿與閘板之間采用螺紋連接，且閘板受閥體內部導向結構限制無法旋轉，閥桿的旋轉運動便轉化為閘板的軸向升降運動——閥桿順時針旋轉時，閘板沿導向結構上升，閥體流道逐漸打開，水流通過；閥桿逆時針旋轉時，閘板下降，逐漸貼合閥座，流道關閉，切斷水流。暗桿設計使得閥桿全程隱藏于閥體內部，僅通過手輪的旋轉圈數即可大致判斷閘板的開啟程度。
（二）信號反饋原理
在閥桿旋轉過程中，與其聯動的機械傳動機構（如齒輪組、凸輪）同步運動。當閘板上升至全開位置或下降至全關位置時，傳動機構觸發對應的行程開關——全開時觸發“全開信號”行程開關，全關時觸發“全關信號”行程開關，行程開關的通斷信號通過導線傳輸至消防控制室；若采用編碼器，則可實時采集閥桿的旋轉角度，并將其轉化為對應閘板開啟度的模擬量信號，實現對閥門開啟狀態的精準監控。當閥門處于中間調節狀態時，部分型號也能通過編碼器反饋具體的開啟百分比，滿足流量調節需求。
四、核心性能特點：解讀閥門的消防適配優勢
暗桿法蘭式消防信號閘閥之所以能成為消防供水系統的優選設備，源于其適配消防場景的多重核心性能優勢：
（一）空間適應性強，安裝靈活
暗桿設計使得閥門整體高度大幅降低，相較于明桿閘閥，在吊頂內、管井等狹小空間內安裝時更具優勢，無需預留閥桿升降的額外空間，極大提升了安裝場景的靈活性，尤其適用于高層建筑、地下車庫等空間受限的消防系統。
（二）密封可靠，承壓能力優異
采用法蘭連接與雙重密封結構（閥座密封+閥桿密封），配合高強度閥體材質，使得閥門具備優異的密封性能和承壓能力，公稱壓力可達1.6MPa-4.0MPa，能適應消防系統的高壓供水需求，長期使用過程中泄漏率極低，確?；馂陌l(fā)生時供水無損耗。
（三）信號實時精準，監控便捷
信號反饋組件能實時、準確地將閥門啟閉狀態傳輸至消防控制室，實現遠程監控，避免了傳統閥門需人工現場檢查狀態的弊端。在火災應急場景下，管理人員可通過監控系統快速確認閥門是否處于正確啟閉狀態，及時發現并處理閥門故障，保障供水系統穩定運行。
（四）操作便捷，維護成本低
手動操作時，手輪采用省力結構設計，旋轉力矩小，操作人員無需專業技能即可輕松操作；電動操作時可實現遠程控制，適配智能化消防系統。同時，閥門結構簡單，易損件（如密封件、填料）更換便捷，日常維護僅需定期檢查密封性能和信號反饋精度，維護成本較低。
（五）耐腐蝕抗老化，使用壽命長
閥體、閥桿、閘板等關鍵部件采用耐腐蝕材質，表面經過防腐處理（如鍍鋅、噴塑），能適應消防供水系統中可能存在的水質腐蝕問題；密封件選用耐老化彈性材料，在長期使用過程中不易變形失效，閥門整體使用壽命可達10-15年，符合消防設備長期可靠運行的需求。
五、適用場景：匹配不同消防供水系統的需求
暗桿法蘭式消防信號閘閥憑借其性能優勢，廣泛適配于各類消防供水系統，主要適用場景包括：
（一）消火栓系統
在室內外消火栓系統中，作為主干管、分支管的控制閥門，用于開啟或關閉消火栓的供水通道。當某一區域發生火災時，可通過關閉對應分支管的閘閥，實現局部供水控制，避免水資源浪費；同時，信號反饋功能確保管理人員能實時掌握閥門狀態，避免因閥門未開啟導致消火栓無水的情況。
（二）自動噴水滅火系統
在自動噴水滅火系統的配水管道中，用于控制報警閥組、水流指示器等組件的供水，或作為分區控制閥門。當系統進行維護檢修時，可關閉對應區域的閘閥，實現分區停水，不影響其他區域系統的正常運行；火災發生時，閥門全開確保噴水滅火系統的供水流量和壓力，信號反饋功能能及時向消防控制室反饋閥門狀態，輔助判斷系統運行情況。
（三）消防水池與水箱供水系統
作為消防水池、消防水箱向供水管道輸水的控制閥門，用于控制儲水設施的出水。由于水池、水箱周邊空間往往較為狹小，暗桿設計的空間優勢得以充分發揮，同時信號反饋功能能實時監控閥門是否處于正常開啟狀態，確保儲水設施在火災時能及時供水。
（四）大型建筑與工業場所消防系統
適用于高層建筑、商業綜合體、工業廠房、倉庫等大型場所的消防供水系統。這些場所管道口徑大（通常DN50-DN600）、供水壓力高，法蘭連接的承壓優勢和暗桿設計的空間優勢能完美適配；同時，遠程信號監控功能滿足大型場所消防系統集中管理的需求，提升消防管控效率。
六、安裝調試與維護保養：保障閥門可靠運行的關鍵環節
暗桿法蘭式消防信號閘閥的安裝調試質量和日常維護保養直接影響其使用壽命和應急性能，需嚴格遵循規范流程：
（一）安裝調試要點
安裝前需對閥門進行外觀檢查，確認閥體無裂紋、密封件無破損、信號組件完好；清理管道接口雜質，確保法蘭密封面平整無損傷。安裝時需注意閥門的安裝方向（部分型號有流向要求），法蘭對齊后放置墊片，均勻擰緊螺栓，避免因受力不均導致密封失效；信號組件的接線需嚴格按照接線圖進行，確保正負極正確，接線牢固，避免信號傳輸故障。調試時，手動或電動操作閥門全開、全關，檢查閘板升降順暢無卡澀，同時在消防控制室確認信號反饋是否準確對應——全開時顯示“全開”信號，全關時顯示“全關”信號，中間狀態顯示準確的開啟度；調試完成后，將閥門置于全開狀態，確保消防系統隨時處于備用狀態。
（二）維護保養規范
日常維護需每月進行一次外觀檢查，查看閥體有無泄漏、法蘭連接螺栓有無松動、信號接線有無脫落；每季度手動操作閥門啟閉一次，涂抹潤滑油（如鈣基潤滑脂）于閥桿和操作手輪處，確保啟閉順暢，防止閥桿銹蝕卡澀。每年進行一次全面維護，拆解閥桿密封組件，更換老化的填料；檢查閥座密封面，若有磨損需及時修復或更換；對信號反饋組件進行校準，確保信號傳輸精準，同時測試故障報警功能是否正常。此外，需避免閥門長期處于半開啟狀態，防止閘板與閥座因局部受力不均導致密封面磨損；冬季低溫環境下，需對室外安裝的閥門采取保溫措施，防止閥體凍裂。
七、總結：消防供水系統的“可靠控制者”與“狀態傳遞者”
暗桿法蘭式消防信號閘閥以其暗桿設計的空間優勢、法蘭連接的密封優勢和信號反饋的監控優勢，成為消防供水系統中不可或缺的核心控制設備。它不僅能精準控制水流的開啟與關閉，保障火災發生時的穩定供水，更能通過實時信號反饋實現遠程監控，為消防系統的智能化管理提供有力支撐。然而，閥門的可靠運行離不開規范的安裝調試和定期的維護保養，同時需結合具體場景選擇合適的規格型號。在消防安全日益重要的今天，暗桿法蘭式消防信號閘閥將持續作為消防供水系統的“可靠控制者”與“狀態傳遞者”，為建筑消防安全筑牢第一道防線。
