一、文中根據簡易表明、歸類比較和設計方案案例，詳細介紹了現階段普遍的七氟丙烷氣體滅火系統在石油化工工業區的具體運用。
七氟丙烷氣體滅火系統常見于電氣設備、電子產品火災事故，固態表層火災事故，救火之前斷開氣動閥門的汽體火災事故，液體火災事故等。氣體滅火系統不用以滅火以下物件的火災事故：無氣體仍能快速空氣氧化的化合物，活潑金屬，能自主溶解的化學物質，金屬氫化物，氧化劑，能起火的化學物質等。
石油化工工業區全自動氣體滅火系統的采用《石油化工企業設計防火規范》(GB50160一2008)并沒有對全自動氣體滅火系統的設定提意見或強制的規定，而《建筑設計防火規范》B50016一2傭6第8巧巧條則有強制性要求。石油化工工業區的服務器機柜室等主機房有很多在一切正常時是無人化的，只能在自動控制系統調節、檢檢修，及其動工期內才有工作人員在這其中短暫性工作中;針對總面積或室內空間很大的場地，假如只配置中小型消防器，則無法滅火稍大火災事故;發生火災時，因?yàn)橛嘘P(guān)工作人員間距較遠，沒法立即采用救火對策;七氟丙烷全自動氣體滅火系統可以先開展救火，合理的維護中后期進入火災現場的工作人員。根據所述緣故，對于石油化工工業區的服務器機柜室等場地，還需依照《建筑設計防火規范》的有關要求，挑選是不是需設定全自動氣體滅火系統。文中主要討論七氟丙烷全自動氣體滅火系統在石油化工工業區的設定與設計方案。
七氟丙烷全自動自動滅火系統是集火災事故檢測、氣體滅火、自動控制系統相當于一體的全智能全自動自動滅火系統。七氟丙烷自動滅火系統既能夠由消防安全監測中心操縱，還可以獨立配備七氟丙烷全自動救火控制板;既能夠運用房屋建筑現有的火災事故攝像頭，還可以獨立配備感柔和煙感探測器，開創系統軟件。七氟丙烷全自動氣體滅火系統一般可分成管道網式(也叫有管道網式)和預制構件式(也叫無管道網式)。

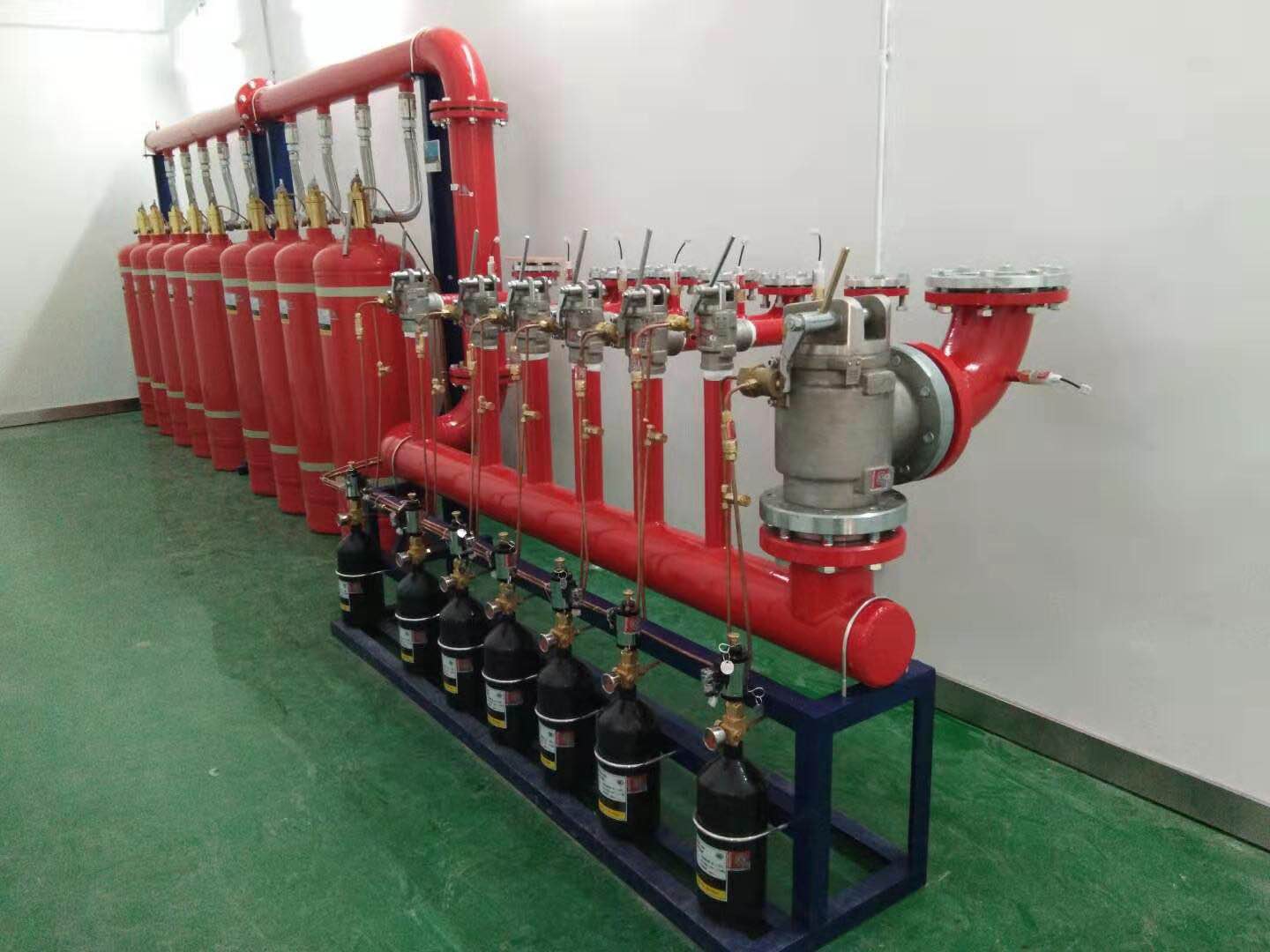

有管道網七氟丙烷全自動氣體滅火系統應設獨立儲瓶間，汽體噴放需根據放到自然保護區內的管道網開展，適用很大室內空間的自然保護區。該系統軟件的救火設備由救火存儲設備及管道網系統軟件兩一部分構成。無管道網自動滅火系統不設儲瓶間，儲氣罐及全部設備均設定在自然保護區內?；馂?zāi)事故產生時，設備立即向自然保護區噴放泡沫滅火劑。適用較小室內空間的自然保護區，針對很大室內空間的自然保護區也可選用好幾套無管道網設備協同維護的方法。假如對完工的工程建筑加設七氟丙烷全自動氣體滅火系統，采用無管道網式更加便捷與經濟發展。
二、該七氟丙烷全自動氣體滅火系統關鍵有電氣設備全自動、電氣設備手動式、機械設備緊急手動式三種操縱方法，
1、電氣設備全自動方法。自動滅火系統配套設施觀后感煙和溫度傳感器感煙探測器。當只能一種探測儀傳出火災事故數據信號時，控制板即傳出火災光控?cái)?shù)據信號，通告有異?，F(xiàn)象產生，而不起動救火設備。如須經起動救火設備救火時，可按住“應急起動按鍵"，就可以起動救火設備。當接到二級警報(二種探測儀另外傳出火災事故數據信號)時，控制板傳出火災事故的聲、光信號，通告有火災事故產生，工作員應盡早撤出當場，歷經廷時，即傳出救火命令，起動七氟丙烷救火設備，執行救火。如在警報全過程中確定自然保護區內沒有火災事故產生(自動控制系統錯誤操作)，可馬上按住自然保護區外或七氟丙烷全自動自動滅火系統操縱盤里的“應急終止按鍵"，就可以撤消救火程序流程。
2、電氣設備手動式方法。當七氟丙烷系統探測儀傳出火災數據信號時，控制板僅傳出火災事故聲、光報警系統，而不起動七氟丙烷救火設備。經工作人員觀查，確定火災事故已產生時，再按住自然保護區外的或操縱盤里的“應急起動按鍵"，就可以起動七氟丙烷救火設備。不管設備處在全自動或手動式情況，按住一切應急起動按鍵，都可以起動七氟丙烷救火設備，執行救火。
3、機械設備緊急手動式方法。用以七氟丙烷系統控制板無效時。當工作員分辨發生火災時，應先通告全部工作人員撤出當場，在明確全部工作人員撤出后，即可按下列流程執行緊急機械設備起動：手動式關掉連動機器設備并斷開開關電源;拔出來七氟丙烷儲瓶搖桿上的商業保險銷，拍打儲瓶組上的搖桿，立刻執行救火。以某石油化工設備的服務器機柜室為例，表明七氟丙烷全自動氣體滅火系統的設計方案概述。該設備柜戶外墻為抗爆墻，計算機機房的總建筑面積3344m2，單面層高475m,室內空間總?cè)萘?5884依據《氣體滅火系統設計規范》(GB50370一2005)第324條，設計方案選用預制構件式(無管道網式)七氟丙烷全自動氣體滅火/統。
(1)依據標準規定，本服務器機柜室計算機機房的救火設計方案濃度值取8%。防護區具體運用的濃度值不可超過救火設計方案濃度值的1.1倍。
(2)七氟丙烷無管道網系統軟件存儲器皿的增加工作壓力為2巧MPa，即一級432防護區的規定
?、且罁?jù)標準要求“防護區宜以單獨密閉區劃;同一區段的吊高層和木地板下必須另外維護時，可并成一個防護區"。因而本計算機機房可做為一個防護區。
?、确雷o(hù)區排架結構及窗門的耐火等級均不少于0巧h,裝修吊頂?shù)哪突鸬燃壊簧儆?25h,排架結構承擔氣體壓力的容許氣體壓強，不少于1200Pao均符合要求規定。
三、433防護區救火設計方案使用量
1、依據《氣體滅火系統設計規范》(GB50370一2005)第31.14的公式計算及其此條的條款表述，測算以下：泡沫滅火劑品質容積s=0.1269+0000513T，T取20℃，則s：013716(m3/kg)室內空間總?cè)萘縱：15884m3,救火設計方案濃度值取8%，則Cl：8，泄壓口的總面積F，：0巧，本構造的容許氣體壓強Pf按1200Pa取，12588則Fx：0巧×一一一，一一0巧5(m1200，挑選85b250m×450mm的電機控制減壓閥2套，可符合要求標準規定防護區應設定泄壓口，且應建在外墻壁。因?yàn)楸痉?wù)器機柜室的墻體為全抗爆構造，不適合打孔，因此可將泄壓口設定在計算機機房與樓梯道的非抗爆型隔斷墻上。對于自然保護區來講，此隔斷墻也歸屬于墻體。此外將泄壓口設定在裝修吊頂上，既考慮了“泄壓口應建在防護區房間內層高2/3之上"的規定，又較為美觀大方齊整。
2、本七氟丙烷系統為雙瓶組無管道網系統，起動方法是：七氟丙烷系統傳出救火命令，起動繼電器，戳破積極瓶七氟丙烷藥物器皿閥姿勢脈沖阻尼器，打開七氟丙烷藥物器皿閥，以積極瓶里七氟丙烷泡沫滅火劑做為起動氣動閥門，起動從動瓶組。壓力控制器將數據信號意見反饋至操縱盤，由七氟丙烷控制系統盤起動防護區外的放空氣顯示燈。安全防護地區門口的聲光報警在救火期內將一直工作中，警示全部工作人員不可以進入維護地區，直到確定火災事故己經澆滅。
3、預制構件式七氟丙烷氣體滅火系統的儲存氣瓶規格型號一般分成40L、70L、90L、120L、巧OL。計算機機房的平面圖貼近方形。能夠挑選120L儲瓶，分成4組(一組2臺)，各自布局于四面墻下，儲瓶數量為8臺。二級警報后，七氟丙烷氣體滅火控制板輸出數據信號。
4、輔助開關電源箱，由輔助開關電源箱輸出24VDC開關電源，開啟相對的七氟丙烷系統軟件電機控制泄壓口，避免七氟丙烷藥物噴放標準氣壓過高對防護區維護保養構造導致毀壞。當火災事故澆滅后，氣體滅火控制板校準，電機控制泄壓口全自動關掉。電氣控制系統無效時，在七氟丙烷藥物噴放后，當安全防護區內外壓力差超出1200Pa時，七氟丙烷自動滅火系統的泄壓口將全自動開啟卸壓。當內外壓力差均衡后，七氟丙烷自動滅火系統泄壓口全自動關掉。
四、七氟丙烷全自動自動滅火系統安裝常見問題：
(1)將七氟丙烷氣瓶柜靠墻置放，位置合適 不會妨礙服務器機柜實際操作及工作員行駛。
(2)該七氟丙烷氣體滅火系統的火災事故攝像頭正常情況下運用房屋建筑火災事故火災系統軟件攝像頭，增加攝像頭安裝參考《火災自動報警系統施工及驗收規范》實行。
(3)獨立配備七氟丙烷全自動救火控制板，警報及操縱一部分的管道沿屋子及過道的頂端靠邊安裝。
(4)系統軟件啟用運作前，七氟丙烷自動滅火系統繼電器應與積極瓶的瓶頭閥維持分離出來情況，以避免誤起動。
(5)七氟丙烷自動滅火系統啟用運作前，理應歷經消防設施檢測和工程驗收;實際操作維護保養工作人員理應通過培訓。
七氟丙烷全自動氣體滅火系統在滅火電氣設備及電子產品、關鍵檔案資料等火災事故層面擁有資源優勢的優點。但七氟丙烷在救火全過程中會溶解造成HF,對人及機器設備危害，因而在救火噴放時間及救火設計方案濃度值上應依據標準嚴控。伴隨著科技的不斷發展，商品將愈來愈多元化，會出現救火高效率高些，環境保護性更強，也更經對建筑企業的點評應包含承攬新項目的承包單位總數、相匹配經營范圍、工程施工人員配置等，應依據承包協議及績效考評實施方案對承包單位的HSE主要表現開展過程考核制度，包含反面點評和負面信息點評。點評內容應誠懇和量化分析，如HSE管理體系運行，保持的HSE銷售業績，工程施工全過程中交通違章數、違章率、交通違章種類遍布，安全事故狀況(含未遂安全事故)等。
