消防信號蝶閥：消防供水系統的智能調控關鍵設備
消防信號蝶閥廠家
作者：廣東振興消防
閱讀量：1348
發表時間：2025-11-18
文章摘要：在現代化消防供水系統中，閥門的精準調控與狀態可視化是保障應急供水可靠性的核心要求。消防信號蝶閥作為融合了蝶閥高效啟閉特性與智能信號反饋功能的專用設備，憑借結構緊湊、操作便捷、狀態可監控等優勢，廣泛應用于各類建筑消防系統的管道控制中，成為連接供水管道與消防監控中心...
在現代化消防供水系統中，閥門的精準調控與狀態可視化是保障應急供水可靠性的核心要求。消防信號蝶閥作為融合了蝶閥高效啟閉特性與智能信號反饋功能的專用設備，憑借結構緊湊、操作便捷、狀態可監控等優勢，廣泛應用于各類建筑消防系統的管道控制中，成為連接供水管道與消防監控中心的關鍵樞紐，為火災應急響應提供精準的水流控制與實時的狀態反饋。
一、基本概述：解析消防信號蝶閥的核心定義
消防信號蝶閥是一種以蝶板為啟閉件，通過旋轉蝶板控制水流通斷，并能將閥門實時啟閉狀態轉化為電信號傳輸至消防控制室的消防專用閥門。其核心特征體現在“蝶閥結構”與“信號反饋”的有機結合——相較于傳統閘閥，蝶閥以旋轉90°即可實現全開或全關的高效啟閉方式為基礎，疊加信號采集與傳輸模塊，使閥門不僅具備水流控制能力，更能實現狀態的遠程監控，滿足消防系統智能化管理的需求。
與普通消防蝶閥相比，消防信號蝶閥的關鍵差異在于增設了信號反饋裝置，可實時向消防控制室傳輸“全開”“全關”或中間開度信號，解決了普通蝶閥需人工現場檢查狀態的弊端；與消防信號閘閥相比，其以蝶板旋轉替代閘板升降，結構更緊湊、啟閉速度更快，尤其適用于空間受限或需快速響應的消防場景。
二、核心結構：拆解閥門的關鍵組成部件
消防信號蝶閥的結構設計圍繞“高效啟閉、可靠密封、精準傳信”三大核心目標構建，主要由閥體組件、啟閉組件、密封組件、連接組件和信號反饋組件五部分構成，各組件協同保障閥門性能穩定：
（一）閥體組件
閥體作為基礎承載部件，通常采用球墨鑄鐵或碳鋼鑄造而成，具備高強度、抗沖擊、耐腐蝕的特性，可適配消防系統1.6MPa-2.5MPa的公稱壓力要求。閥體內部設計為直通式流道，流阻系數小，能減少水流能量損耗；閥體內壁經過精密加工，為蝶板的旋轉提供穩定導向，同時預留信號組件安裝接口，確保結構集成性。
（二）啟閉組件
啟閉組件是控制水流的核心，包括蝶板、閥桿和操作裝置。蝶板采用不銹鋼或銅合金材質，呈圓盤狀，通過閥桿固定于閥體中心，旋轉角度0°-90°對應閥門全關-全開；閥桿選用高強度不銹鋼，一端與蝶板剛性連接，另一端與操作裝置聯動，確保扭矩傳遞穩定；操作裝置分為手動（手柄或手輪）和電動兩種，手動裝置通過杠桿原理實現省力操作，電動裝置則配備驅動電機與減速機構，支持遠程控制，適配大型管道或智能化系統。
（三）密封組件
密封性能直接決定消防供水可靠性，該閥門采用“蝶板-閥座”面密封結構。閥座通常選用三元乙丙橡膠（EPDM）或丁腈橡膠，通過硫化工藝固定于閥體內壁，具備良好的彈性、耐老化性和耐水性；蝶板表面經過拋光處理，與閥座緊密貼合時形成可靠密封，有效阻止水流泄漏。部分高壓型號還會在閥桿與閥體連接處增設填料密封（如石墨填料），進一步提升密封效果。
（四）連接組件

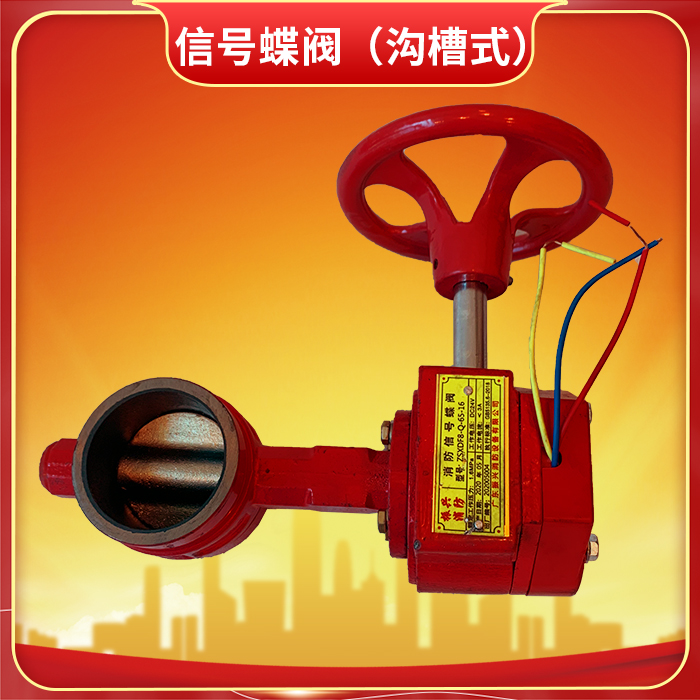

消防信號蝶閥多采用法蘭連接方式，法蘭與閥體一體鑄造或焊接成型，規格符合GB/T 9113等國家標準。法蘭表面加工有密封槽，通過放置橡膠或金屬墊片與管道法蘭對接，再用螺栓均勻緊固，確保高壓工況下連接牢固、無泄漏。部分小口徑型號也支持溝槽連接，提升安裝便捷性。
（五）信號反饋組件
這是消防信號蝶閥區別于普通蝶閥的核心部件，由行程開關（或編碼器）、聯動機構和接線盒組成。聯動機構與閥桿機械連接，當閥桿帶動蝶板旋轉時，聯動機構同步動作：蝶板旋轉至90°（全開）或0°（全關）時，觸發對應行程開關，產生通斷信號；采用編碼器的型號可實時采集蝶板旋轉角度，轉化為4-20mA模擬量信號，精準反饋中間開度。信號經接線盒處理后傳輸至消防控制室，實現遠程監控，部分型號還具備故障報警功能，當閥門卡澀時可及時預警。
二、工作原理：揭秘水流控制與信號傳輸?shù)膮f(xié)同機制
消防信號蝶閥的工作過程是“機械啟閉”與“電信號反饋”的協同運作，核心原理基于蝶板旋轉控制流道通斷及機械聯動觸發信號：
（一）水流控制原理
開啟閥門時，手動旋轉手柄或啟動電動驅動裝置，閥桿帶動蝶板繞閥體中心旋轉。當?shù)鍙?°（全關狀態，垂直于流道）旋轉至90°時，蝶板平行于流道，閥體流道完全打開，水流順暢通過；關閉閥門時，反向旋轉閥桿，蝶板從90°轉回0°，逐漸遮擋流道，直至完全切斷水流。由于蝶板旋轉角度與流道開度呈線性關系，部分型號可通過控制旋轉角度實現水流調節。
（二）信號反饋原理
閥桿旋轉時，同步帶動信號反饋組件的聯動機構（如凸輪、齒輪組）動作。當?shù)逍D(zhuǎn)至全開位置（90°），聯動機構推動“全開行程開關”閉合，向消防控制室發送“全開”電信號；旋轉至全關位置（0°）時，觸發“全關行程開關”，發送“全關”信號。若采用編碼器，聯動機構帶動編碼器轉軸旋轉，編碼器將旋轉角度轉化為對應電信號，例如旋轉45°時反饋“50%開度”信號。信號傳輸至消防控制室后，監控系統實時顯示閥門狀態，實現“遠程可視化管控”。
三、核心性能特點：適配消防場景的關鍵優勢
消防信號蝶閥之所以能成為消防系統的主流設備，源于其適配消防應急需求的多重核心優勢：
（一）啟閉迅速，應急響應快
蝶板僅需旋轉90°即可完成全開或全關操作，手動操作耗時通常不超過3秒，電動操作可在1-5秒內完成，遠快于閘閥的升降式啟閉?；馂?zāi)應急場景下，能快速打開供水通道，為滅火爭取寶貴時間；系統維護時，也可快速關閉實現分區停水。
（二）結構緊湊，空間適應性強
相較于閘閥，蝶閥采用圓盤式啟閉件，閥體長度僅為同口徑閘閥的1/3-1/2，整體體積小巧、重量輕。尤其適用于吊頂內、管井、地下車庫等狹小空間安裝，無需預留大量操作或啟閉空間，大幅提升安裝靈活性。
（三）流阻小，供水效率高
直通式流道設計搭配全開狀態下平行于水流的蝶板，使水流幾乎無阻礙通過，流阻系數遠低于閘閥和截止閥。消防供水時能減少壓力損失，確保末端消火栓或噴頭具備足夠的水壓和流量，提升滅火效果。
（四）狀態可視，監控智能化
信號反饋功能實現了閥門狀態的遠程實時監控，消防控制室可精準掌握閥門“全開/全關/中間開度”狀態，無需人工現場巡檢。火災時能快速確認供水閥門是否處于正確狀態，避免因閥門未開啟導致的供水失效；日常維護時也可通過信號判斷閥門是否卡澀，提升管理效率。
（五）密封可靠，耐候性優異
橡膠閥座與金屬蝶板的緊密貼合形成可靠密封，泄漏率極低；關鍵部件采用耐腐蝕材質并經過防腐處理（如鍍鋅、噴塑），能適應消防供水系統中的水質腐蝕及室外低溫、高溫等惡劣環境，使用壽命可達8-12年，滿足消防設備長期可靠運行的需求。
四、適用場景：精準匹配消防系統需求
基于上述性能優勢，消防信號蝶閥廣泛應用于各類消防供水系統，核心適用場景包括：
（一）自動噴水滅火系統
作為系統的分區控制閥門、報警閥組前的控制閥門及末端試水裝置的控制閥門。分區控制時，可通過關閉對應區域閥門實現分區維護，不影響其他區域運行；報警閥組前的閥門能快速開啟保障供水，信號反饋功能確?？刂剖覍?shí)時掌握供水狀態。
（二）消火栓系統
適用于室內外消火栓系統的主干管、分支管及消防水泵出水管控制。主干管采用大口徑消防信號蝶閥（DN100-DN600），憑借流阻小的優勢保障大面積供水；分支管閥門的信號反饋功能可監控各區域消火栓供水是否正常。
（三）消防儲水設施系統
作為消防水池、消防水箱、穩壓罐等儲水設施的出水控制閥門。由于儲水設施周邊空間往往有限，蝶閥的緊湊結構更易安裝；信號反饋功能能實時監控儲水設施是否處于正常供水狀態，避免應急時無水可用。
（四）大型復雜建筑與工業場景
適配高層建筑、商業綜合體、工業廠房、物流倉庫等大型場所。這些場所消防系統管道口徑大、分區多，電動消防信號蝶閥可實現遠程集中控制；信號反饋功能適配智能化消防管控平臺，滿足大型場所“精準監控、快速響應”的需求。
（五）市政消防管網
在市政消防干管的分段控制、區域隔離中應用，當某段管網維護或發生泄漏時，可快速關閉對應蝶閥實現分段管控，同時通過信號反饋至市政消防指揮中心，實時掌握管網閥門狀態。
五、安裝調試與維護保養：保障可靠運行的關鍵
消防信號蝶閥的可靠運行依賴規范的安裝調試與定期維護，需嚴格遵循以下流程：
（一）安裝調試要點
安裝前需檢查閥門外觀（無裂紋、密封件完好）、信號組件（接線盒無破損、行程開關靈敏）及型號參數（適配管道壓力、口徑）；清理管道接口雜質，確保法蘭密封面平整。安裝時需注意水流方向（部分型號有明確流向標識），法蘭對齊后放置墊片，均勻擰緊螺栓，避免受力不均導致密封失效；信號組件接線需按接線圖操作，確保正負極正確、接線牢固，避免信號傳輸故障。調試時，手動或電動操作閥門全開、全關，檢查蝶板旋轉順暢無卡澀；同時在消防控制室驗證信號反饋——全開顯示“全開”、全關顯示“全關”，中間開度顯示準確；調試后將閥門置于全開備用狀態。
（二）維護保養規范
日常維護：每月檢查外觀（閥體無泄漏、法蘭螺栓無松動、接線無脫落）；每季度手動操作閥門啟閉一次，在閥桿旋轉部位涂抹潤滑油（如硅基潤滑脂），防止銹蝕卡澀。年度維護：拆解閥桿密封組件，更換老化填料；檢查閥座密封面，若有磨損需修復或更換；校準信號反饋組件，確保信號與實際狀態一致；測試電動驅動裝置（若有）的啟?？煽啃?。特殊維護：冬季對室外閥門采取保溫措施，防止閥座橡膠凍裂；長期停用后需重新調試，確認性能正常后方可投入使用。
六、總結：消防智能化管控的核心支撐設備
消防信號蝶閥以“啟閉迅速、結構緊湊、智能監控”的核心優勢，成為現代消防供水系統的關鍵控制設備。它不僅通過高效的水流控制保障火災應急供水，更憑借信號反饋功能實現閥門狀態的遠程可視化管控，適配消防系統智能化發展趨勢。然而，其可靠運行離不開規范的安裝調試與定期維護，同時需結合場景需求選擇手動或電動型號、匹配合適口徑與壓力等級。在消防安全愈發重視智能化的今天，消防信號蝶閥將持續作為“高效控制+智能監控”的雙重核心，為建筑及市政消防系統筑牢安全防線。
